主要參數：上位機平板電腦：7寸65535色真彩液晶顯示屏，分辨率800X480，電阻式觸摸屏；DCS工業控制系統，人機界面清晰透明，全程動畫模擬真實工作過程，觸摸式操作界面由主界面、工藝流程操作界面、實時數據報表界面、歷史數據報表界面、歷史曲線界面、報警界面和硬件測試界面共同構成，界面之間可以自由切換，數據可自動形成標準文檔通過U盤下載保存；測溫傳感器：DS18B20,測溫范圍-55-+127℃,測溫精度：分辨率0.1℃，測量顯示精度：±0.2FS；單相功率測量模塊：測量范圍0~2.2KW，測量精度1級，分辨率：0.01KW；A D轉換器:ADS1100,16位△∑ADC；離心泵采用耐腐蝕離心泵，額定功率：0.75KW，轉速：2800r/min，吸程：3m，流量：4m3/h，揚程：11m；壓力傳感器：量程0-0.25MPa,精度0.5級，4~20ma傳輸信號；真空壓力傳感器器：量程-0.1～0Mpa,精度0.5級，4~20ma傳輸信號；高精度數顯管道式流量計1個：液晶顯示，電測量程0-10m3/h，最小檢測流量0.1m3/h，量程比1：100，精度1級；轉速傳感器：霍爾傳感器；轉速測量范圍0~3000r/min，分辨率1r/min；水泵變頻器：水泵變頻調速器：輸入電壓：單相AC220V；輸出電壓：三相AC220V；功率：0.75KW；先進磁通矢量控制，0.5Hz時200%轉矩輸出；擴充PID，柔性PWM；標準模擬量信號輸入輸出；RS485通訊，內置Modbus-RTU協議；儲水箱有效容積150L，?400mm×1400mm，水可自動放凈；設備框架為304拋光不銹鋼框架，帶剎車輪，結構緊湊，外形美觀，流程簡單,操作方便；外形尺寸（長×寬×高）：1500×500×1650。

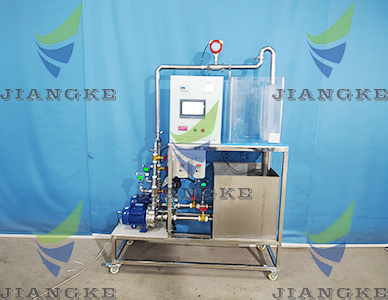

設備配置：上水閥1個；串聯閥1個；出水閥2個；回水閥1個；計量水箱支架1套；排氣閥1個、水箱放水閥1個、計量水箱放水閥1個、儲水箱1個；計量水箱1個；離心泵二臺；水泵變頻器2臺；DS18B20數字溫度傳感器1個；真空壓力傳感器2個；壓力傳感器2個；高精度數顯管道式流量計1個（帶485通訊）；功率檢測模塊2套；數字式轉速檢測裝置2套；信號采集模塊1套；金屬儀表控制柜1個；接觸器、開關、漏電保護空氣開關1套；232計算機通訊接口1個；不銹鋼可移動實驗臺架1套，7寸彩色液晶上位機1套（直接顯示真空壓力、壓力、溫度、流量、功率、轉速等參數）；232/USB數據通訊接口，7寸彩色人機界面上可直接進行信號采集，顯示、自動記錄、歷史數據查詢、報警、歷史曲線、打印功能，數據可自動形成標準文檔通過U盤下載保存。提供實驗系統操做與監控軟件等。
