實驗目的：

1、通過定性分析實驗，提高對動水力學諸多水力學現象的實驗分析能力。

2、通過定量測量實驗，進一步掌握有壓管流中動水力學的能量轉換特性， 驗證流體恒定總流的伯努利方程，掌握測壓管水頭線的實驗測量技能與繪制方法。

3、通過設計性實驗,訓練理論分析與實驗研究相結合的科研能力。

主要參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH；

2、電源：220V/50Hz，功率：150W，可連續操作；

3、測壓板：Φ8m*600mm有機玻璃管，數量：至少19根，指示液為水；

4、實驗臺架為304精致不銹鋼；裝置結構緊湊，外形美觀，流程簡單,操作方便；

5、伯努利方程實驗管：有機玻璃管D1=14mm，D2=10mm，D3=20mm；

6、低噪聲無銹蝕水泵，揚程：6m，流量：1000L/h，功率：40W；

7、三重恒壓穩流水槽：25升，有機玻璃，自動放凈；

8、自循環儲水箱1個：50升，PVC，自動放凈；

9、管路及閥門：UPVC、有機玻璃管，銅球閥與銅閘閥；

10、7寸彩色人機界面上可直接進行信號采集，實時顯示水溫、流量及壓力等、自動記錄，人機界面清晰透明，全程動畫模擬真實工作過程，觸摸式操作界面由主界面、工藝流程操作界面、實時數據報表界面、歷史數據報表界面、歷史曲線界面、報警界面和硬件測試界面共同構成，界面之間可以自由切換。并帶有232/USB通訊接口。數據可自動形成標準文檔通過U盤下載保存。

11、高精度管道式流量計1個：數字采集，電測量程0-2m3/h，檢測流量20L/h，量程比1：100，精度1級；

12、測壓系統電動同步排氣裝置：包括排氣泵，切換電磁閥，軟管，緩沖閥等，能通過人機界面實現DCS遠程自動控制排氣的功能；

13、水溫傳感器：DS18B20(美國DALLAS),測溫范圍-55-+127℃,測溫精度：分辨率0.1℃，測量顯示精度：±0.2FS；

14、在線壓力檢測系統（可實現電測或傳統測壓管測量）：差壓傳感器：MPX5010DP，量程0-10Kpa，精度0.25級，共19個壓力傳感器；有機玻璃測壓管內徑8mm，長度700mm，配有刻度尺，共計19根；

15、AD轉換器:ADS1100(美國德州儀器),16位△∑ADC；

16、進水無極調速裝置：直流變頻調速，直接與DCS控制通訊，人機界面自動調速；

17、流量：供水最大流量Qmax=300ml/s；實驗管道流量Q p=0～200ml/s；

18、外形尺寸：1800×400×1400（長×寬×高），不銹鋼可移動支架，帶剎車輪。

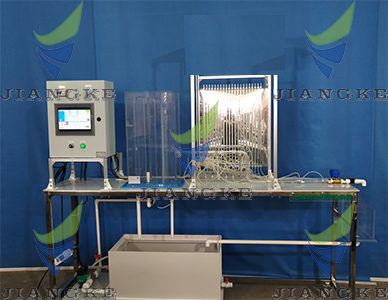

主要配置：自循環儲水箱；三重恒壓穩流水槽；計量水箱；自循環供水系統；能量方程測試管（包括文丘里管、測流速畢托管7只、突擴突縮管等部件）；上水閥1個；回水閥1個；水箱放水閥1個；回水槽1個；低噪聲防腐進水泵1臺；水泵在線無極調速器1套；美國進口DS18B20數字溫度傳感器1個；在線壓力檢測系統1套；測壓系統電動同步排氣裝置1套；高精度管道式流量儀1個；19點測壓板直接顯示總水頭線和測壓管水頭線；滑動標尺1套；回水管路；給水管路；流量調節閥門1個；測壓硅膠軟管1套；不銹鋼可移動支架1套；7寸彩色液晶上位機1套（直接顯示壓力、溫度、流量、等參數）；232/USB數據通訊接口，7寸彩色人機界面上可直接進行信號采集，顯示、自動記錄、歷史數據查詢、報警、歷史曲線、打印功能，數據可自動形成標準文檔通過U盤下載保存。提供實驗系統操做與監控軟件等。
